Création d’un Cam Slider pendant le confinement
Durant le confinement, j’ai décidé de mettre mon temps libre à profit en réalisant un Cam Slider, un dispositif motorisé permettant de capturer des vidéos fluides et continues à l’aide d’une GoPro. Ce projet alliait bricolage, électronique et programmation, tout en me donnant l’occasion de perfectionner mes compétences en conception et fabrication.
Fonctionnalités et objectifs
Le Cam Slider a été conçu pour :
- Réaliser des mouvements linéaires précis et réguliers, essentiels pour des prises de vue cinématographiques.
- Offrir une solution compacte et personnalisée adaptée à ma GoPro, tout en étant adaptable à d’autres caméras légères.
Conception mécanique
La structure mécanique repose sur :

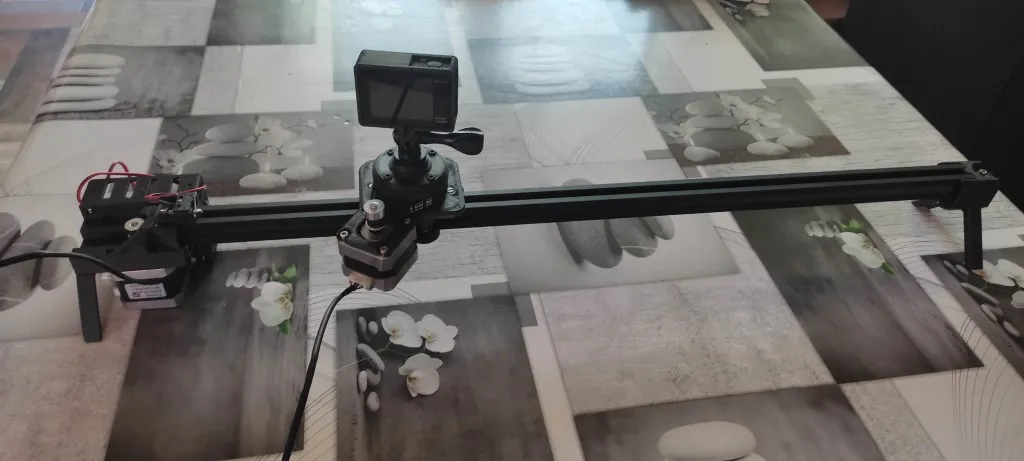

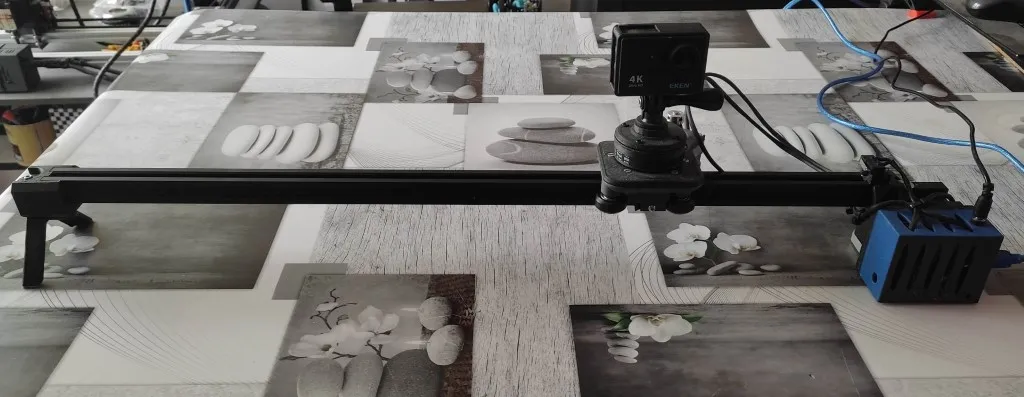

- Un rail en aluminium 2020 : Solide, léger et idéal pour garantir une glisse fluide du chariot.
- Deux moteurs Nema 17 : Utilisés pour assurer le mouvement du chariot, ces moteurs pas à pas sont fiables et précis, parfaits pour ce type de projet.

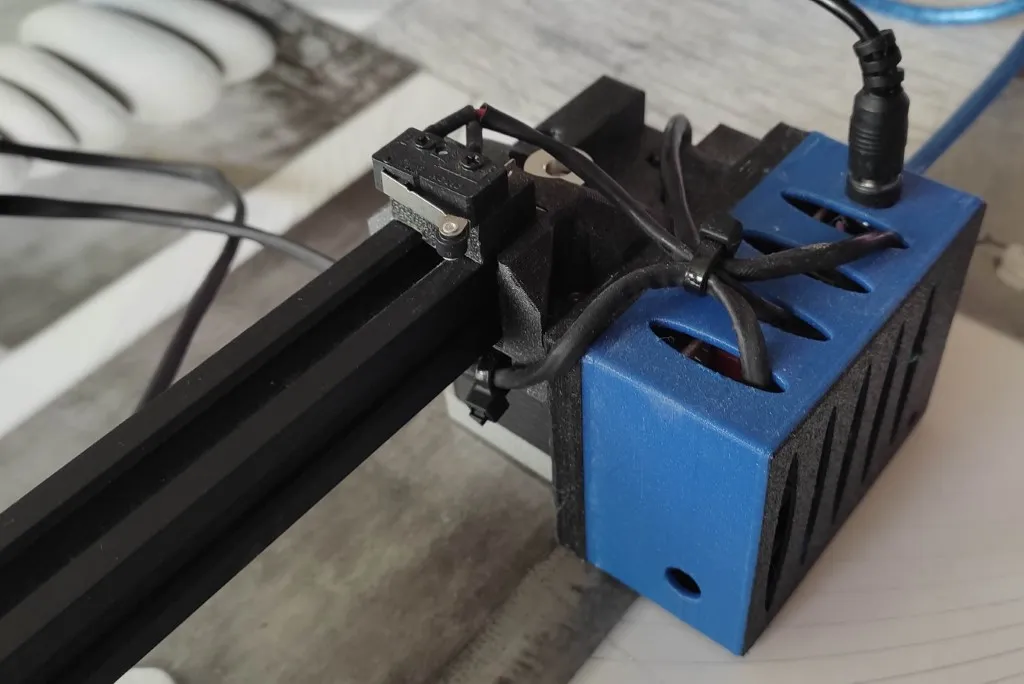

- Un endstop : Installé pour détecter les limites du rail et prévenir tout dépassement, garantissant ainsi la sécurité de l’ensemble.

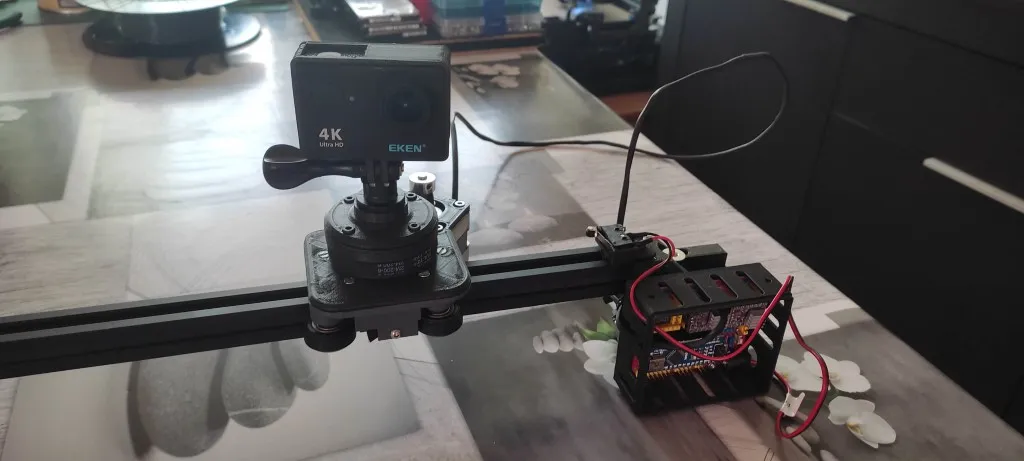

Partie électronique
L’électronique est le cœur du Cam Slider, lui permettant de fonctionner de manière autonome et efficace :
- Arduino Uno : Une carte de microcontrôleur simple et polyvalente, idéale pour piloter les moteurs.

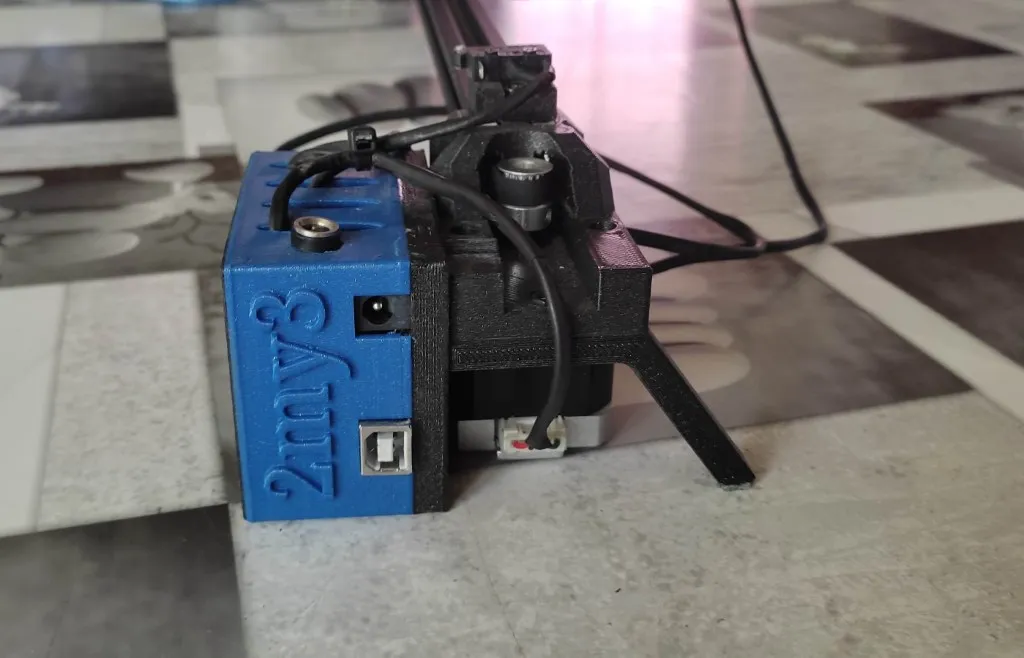

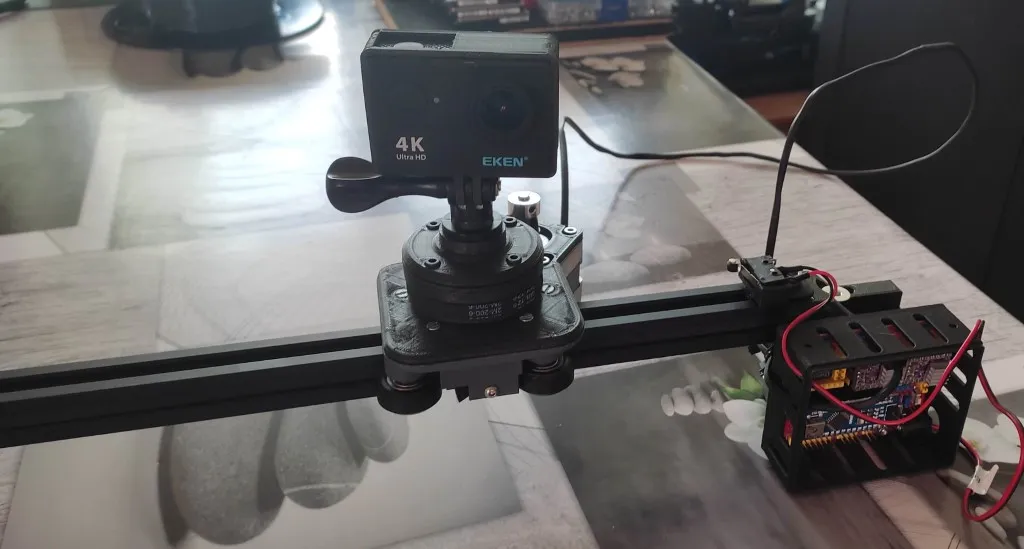

- Shield CNC V3 : Ce shield facilite la gestion des moteurs pas à pas et des endstops, tout en offrant une interface compacte et pratique pour le montage des composants.
Développement et réglages
- Assemblage mécanique :
- Fixation des moteurs aux extrémités du rail pour garantir un mouvement équilibré.
- Montage du chariot coulissant avec un système de courroies GT2 pour transmettre le mouvement des moteurs au slider.
- Programmation :
- Création d’un script Arduino pour contrôler la vitesse, la direction et la longueur du déplacement.
- Intégration de routines pour l’arrêt automatique grâce à l’endstop.
- Test et ajustements :
- Calibration des moteurs pour assurer une fluidité parfaite.
- Réglage de la vitesse pour répondre aux besoins de différentes prises de vue (timelapse, panoramique, etc.).

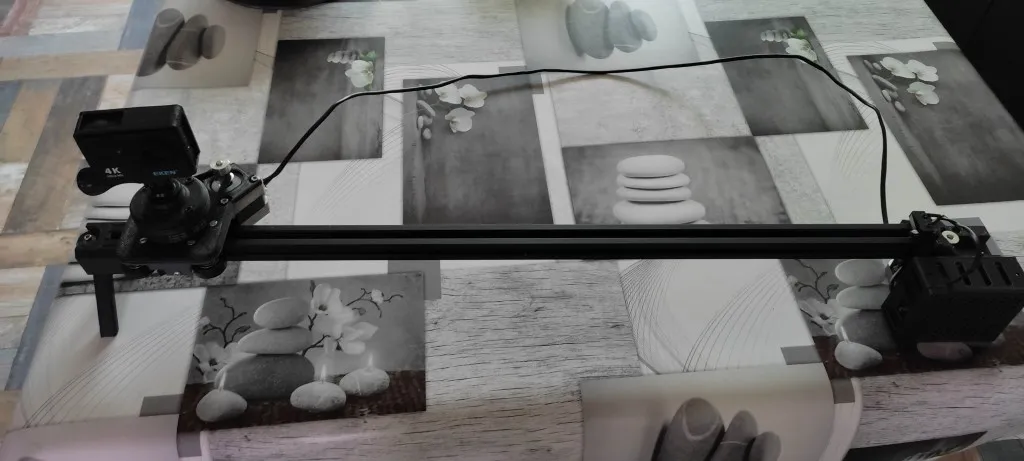

Résultat final

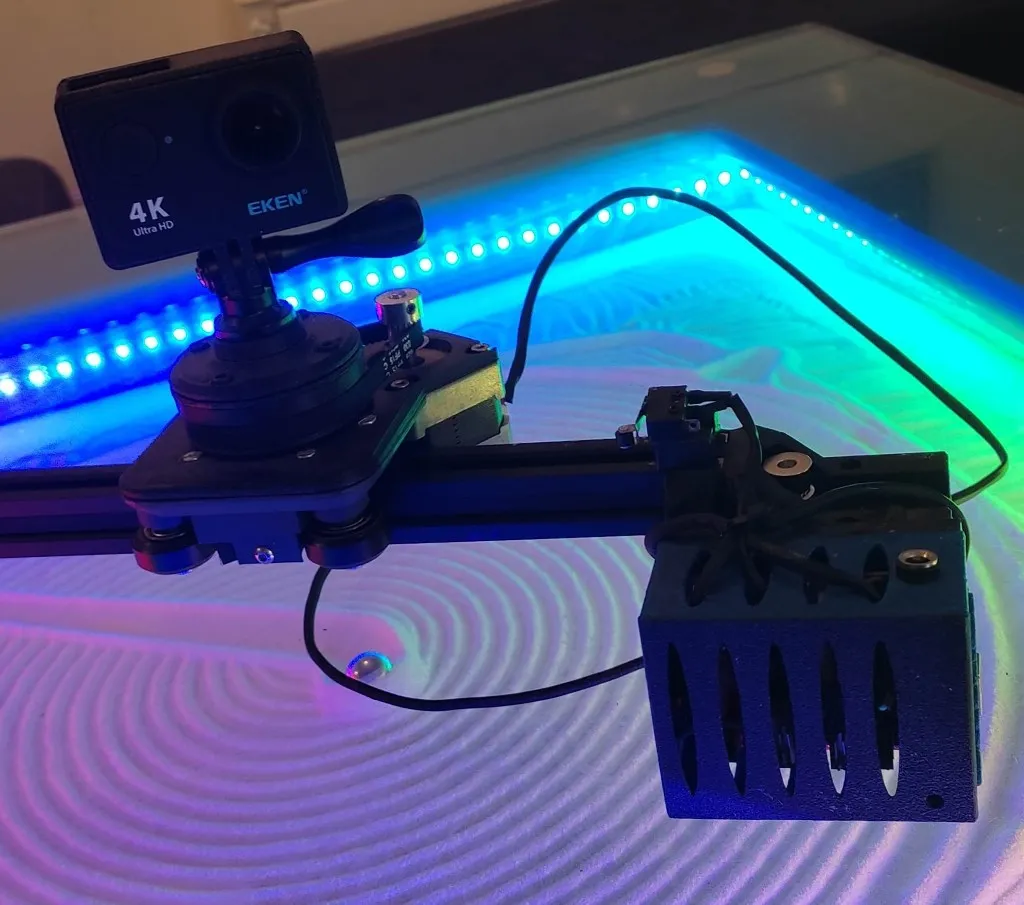

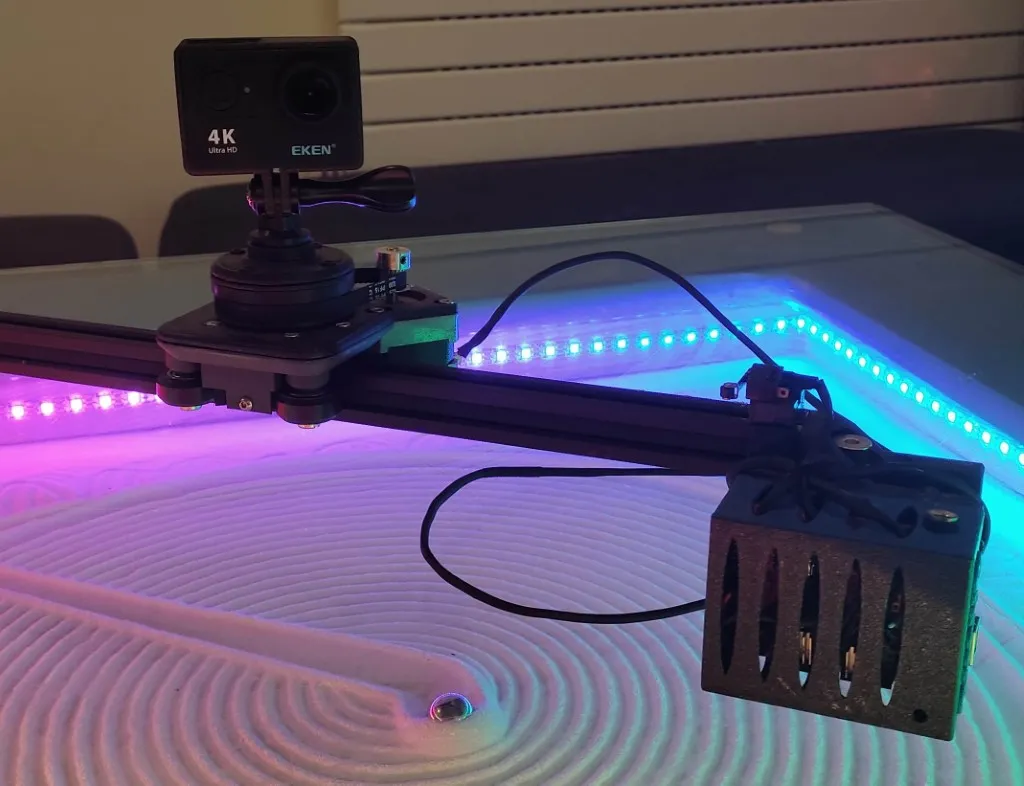

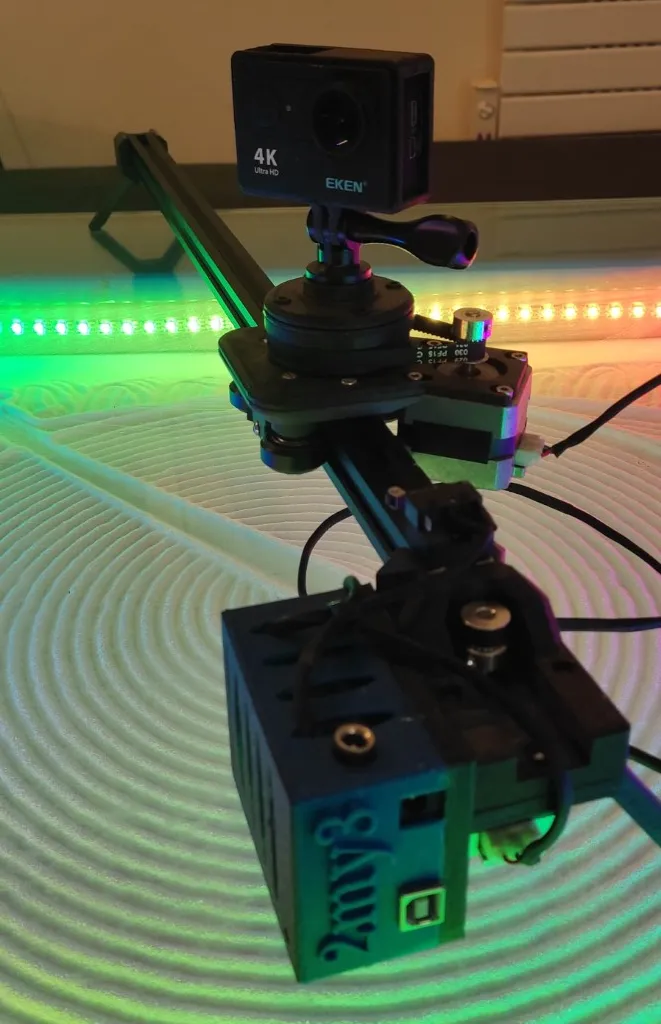

Le Cam Slider fonctionne parfaitement, offrant des mouvements fluides et réguliers pour des prises de vue dynamiques et professionnelles. Grâce à ce dispositif, j’ai pu réaliser des vidéos avec des travellings soignés et des timelapses impressionnants, donnant une nouvelle dimension à mes projets audiovisuels.
Perspectives
Avec ce projet réussi, je prévois d’apporter des améliorations supplémentaires, notamment :
- Ajouter un module Bluetooth ou WiFi pour contrôler le slider à distance via un smartphone.
- Intégrer une alimentation par batterie pour une utilisation nomade.
- Expérimenter avec des trajectoires courbes en concevant des rails personnalisés.
Ce projet, né de la nécessité de s’occuper durant le confinement, m’a permis d’explorer de nouvelles idées et de développer une solution unique et efficace pour la création audiovisuelle.
