Pour savourer pleinement le cocktail préparé par la machine automatisée, il fallait concevoir une table basse qui soit à la fois originale, personnalisable et capable d’ajouter une touche de couleur vibrante à l’ambiance. Cette table a été pensée pour offrir une expérience visuelle et tactile unique grâce à un concept novateur.
La table intègre un mécanisme permettant de dessiner des motifs sur du sable blanc extrêmement fin à l’aide d’une bille aimantée. Les dessins, aussi variés que fascinants, sont entièrement personnalisables et peuvent être générés via une connexion Wi-Fi, offrant ainsi une infinité de possibilités créatives.
Les différentes sections de conception
La réalisation de cette table repose sur plusieurs aspects techniques et créatifs, répartis en sections bien définies :
- Section bois :

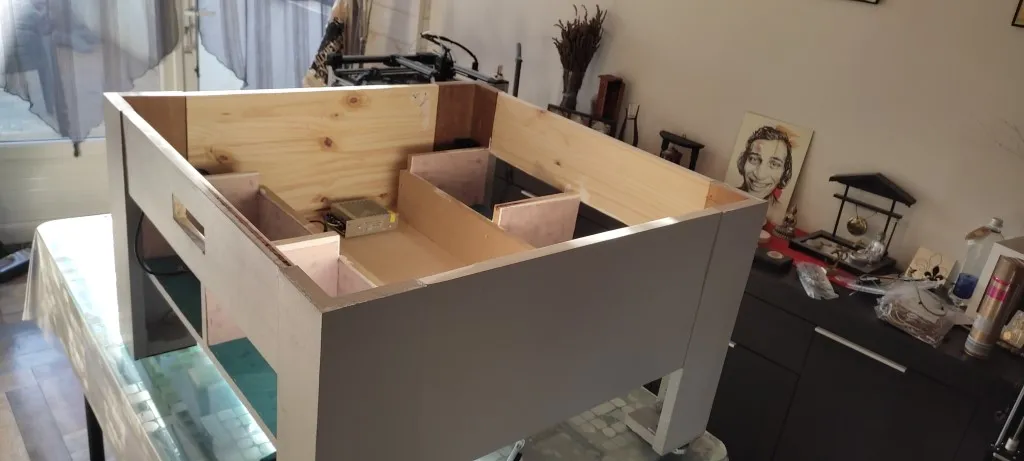

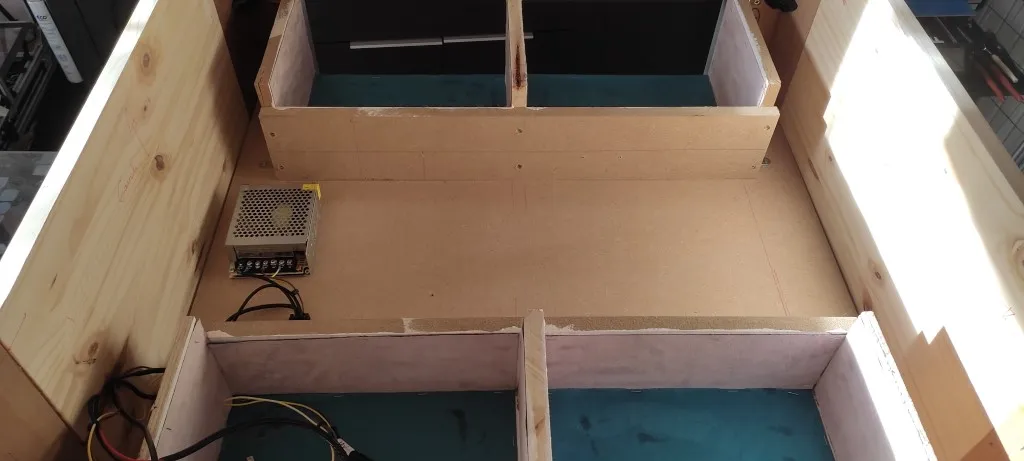

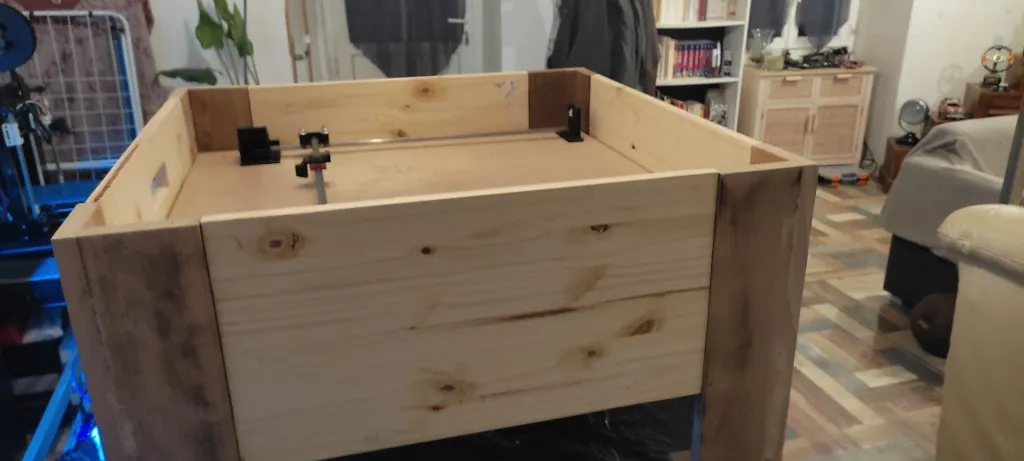

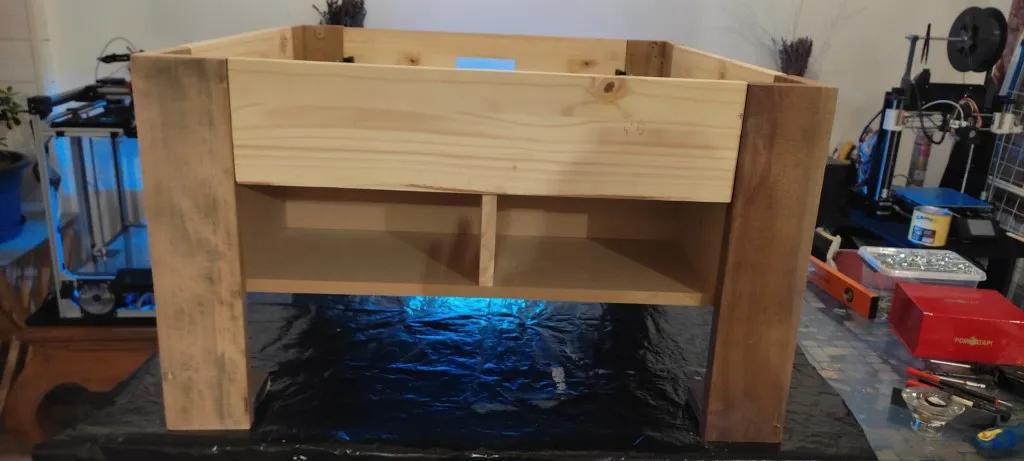

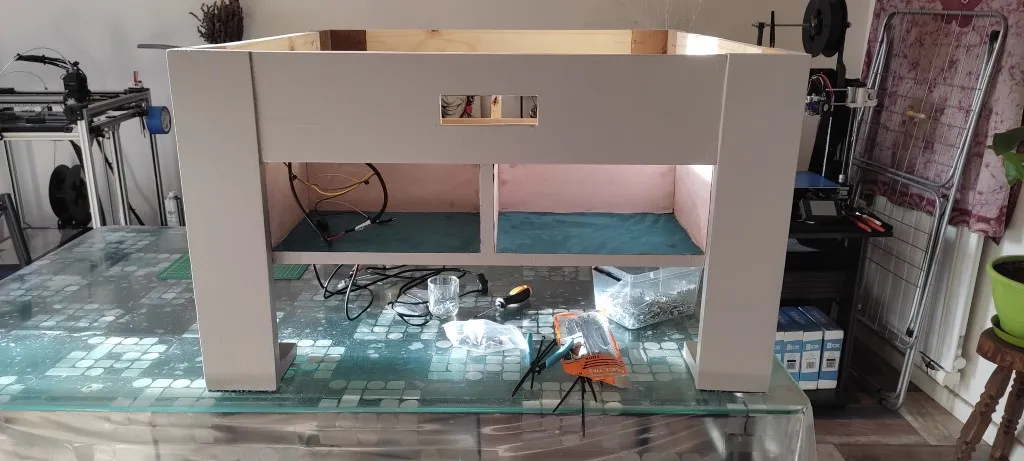

Cette partie englobe la structure principale de la table basse, réalisée avec des matériaux en bois soigneusement sélectionnés. La finition est assurée par l’application de peintures, de vernis, ou même de textiles, pour un rendu esthétique et harmonieux.
- Section mécanique :

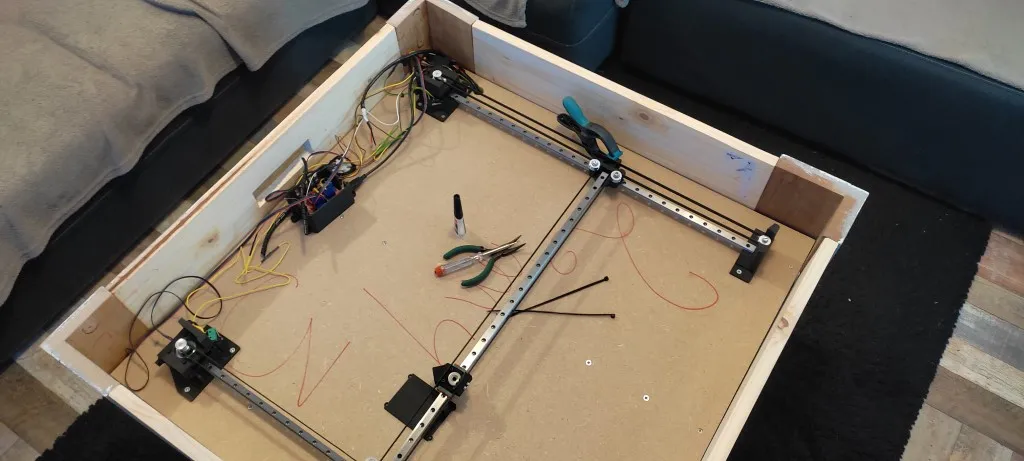

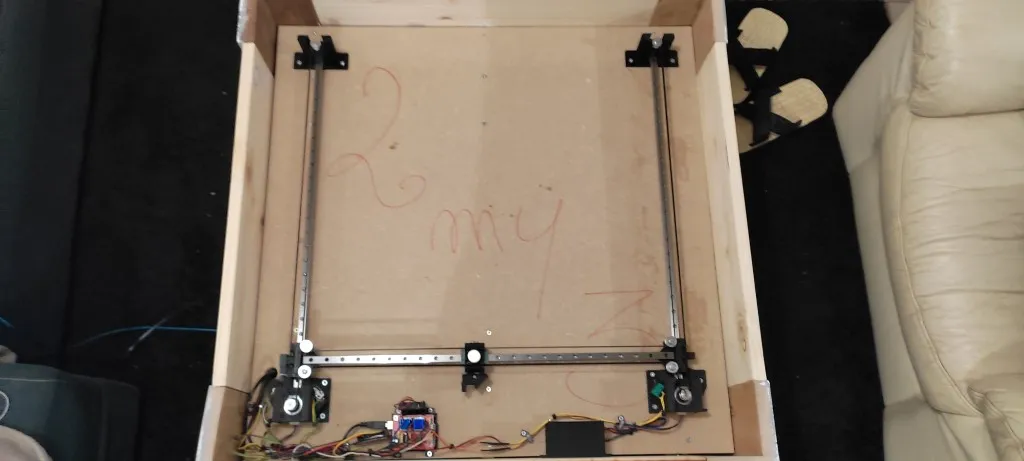

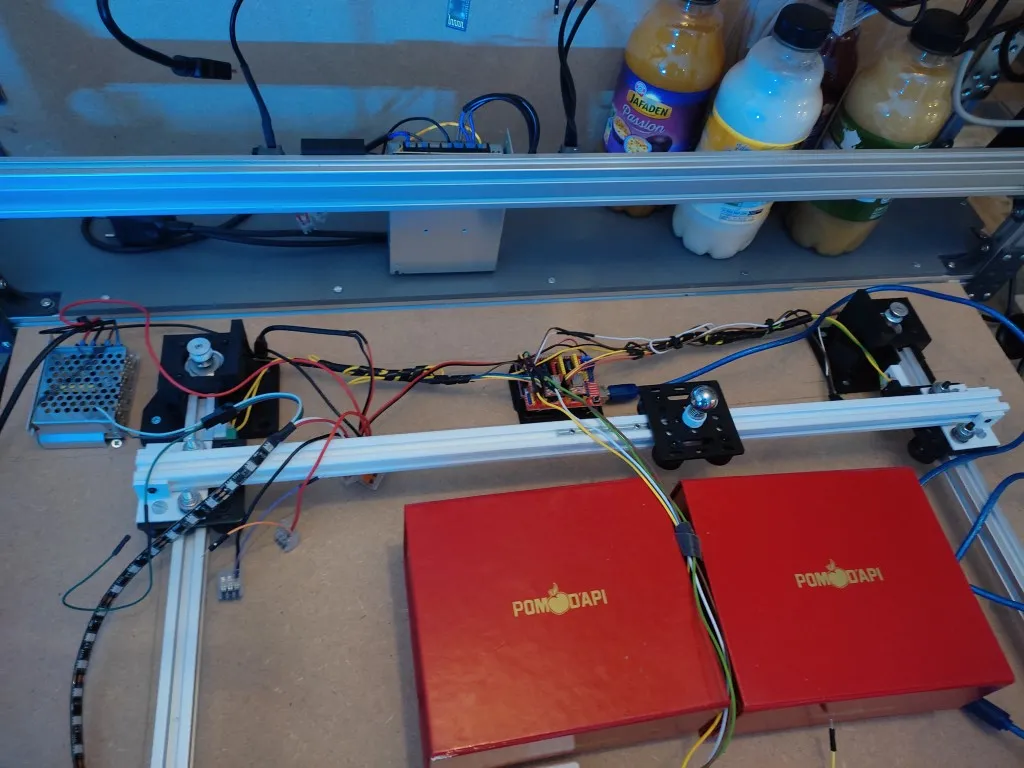

Le mécanisme repose sur des rails en aluminium 2020, deux moteurs pas-à-pas Nema 17 et une courroie GT2. Ces éléments garantissent la précision et la fluidité des mouvements de la bille aimantée.
- Section électronique :

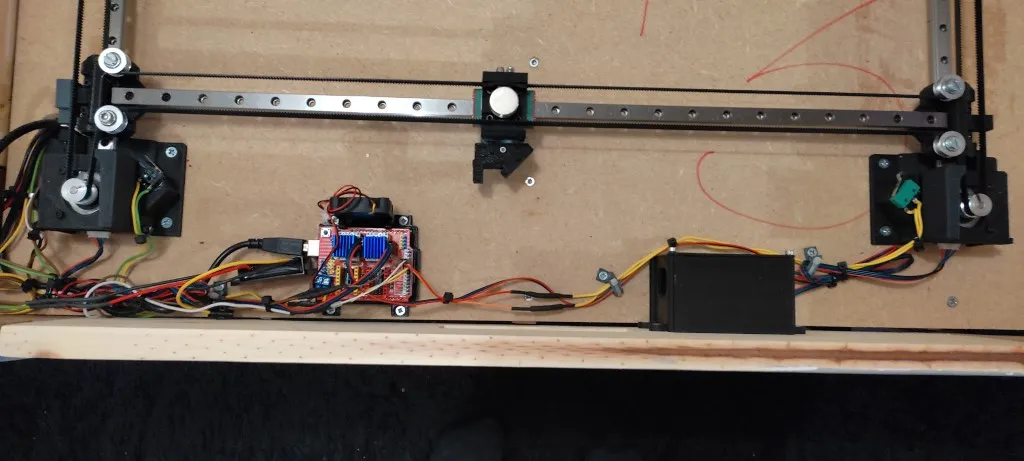

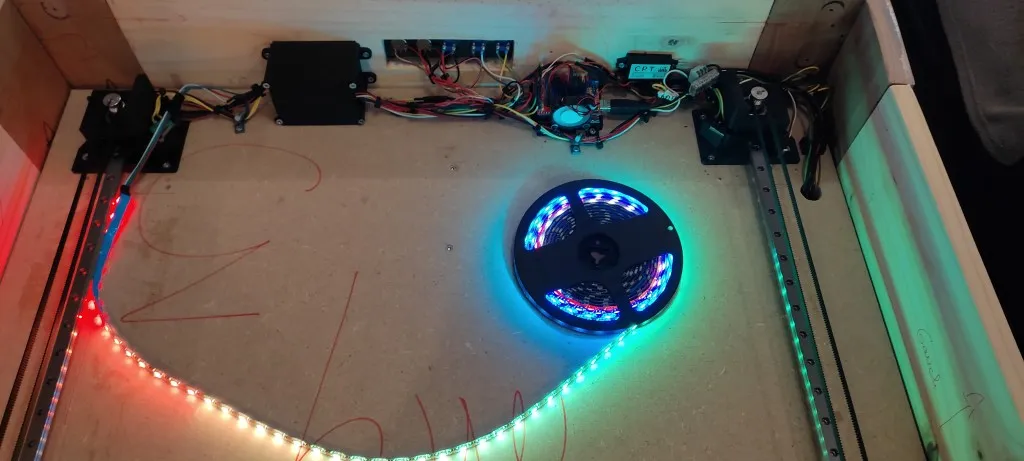

Deux cartes Arduino sont utilisées pour le contrôle des différents composants.- Une Arduino Uno avec un shield v3 pilote les moteurs et les capteurs de fin de course (endstops).

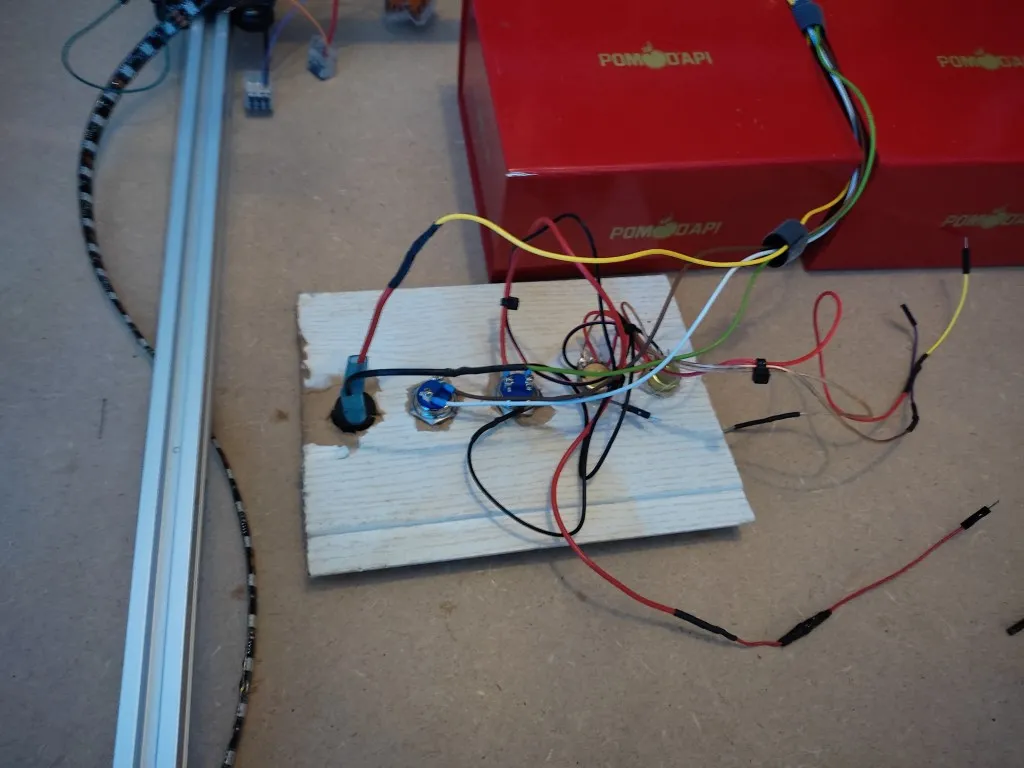

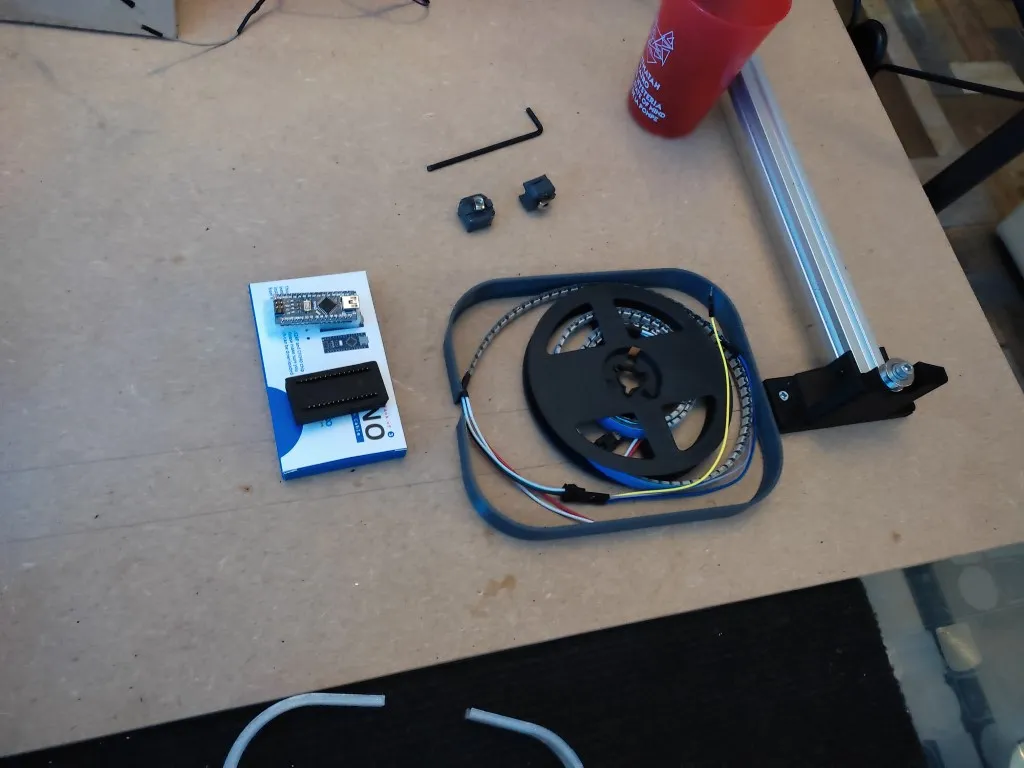

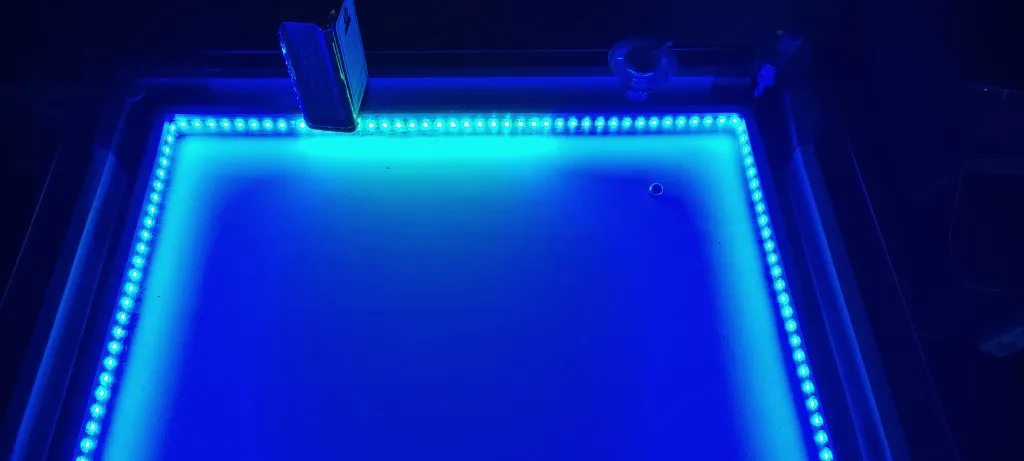

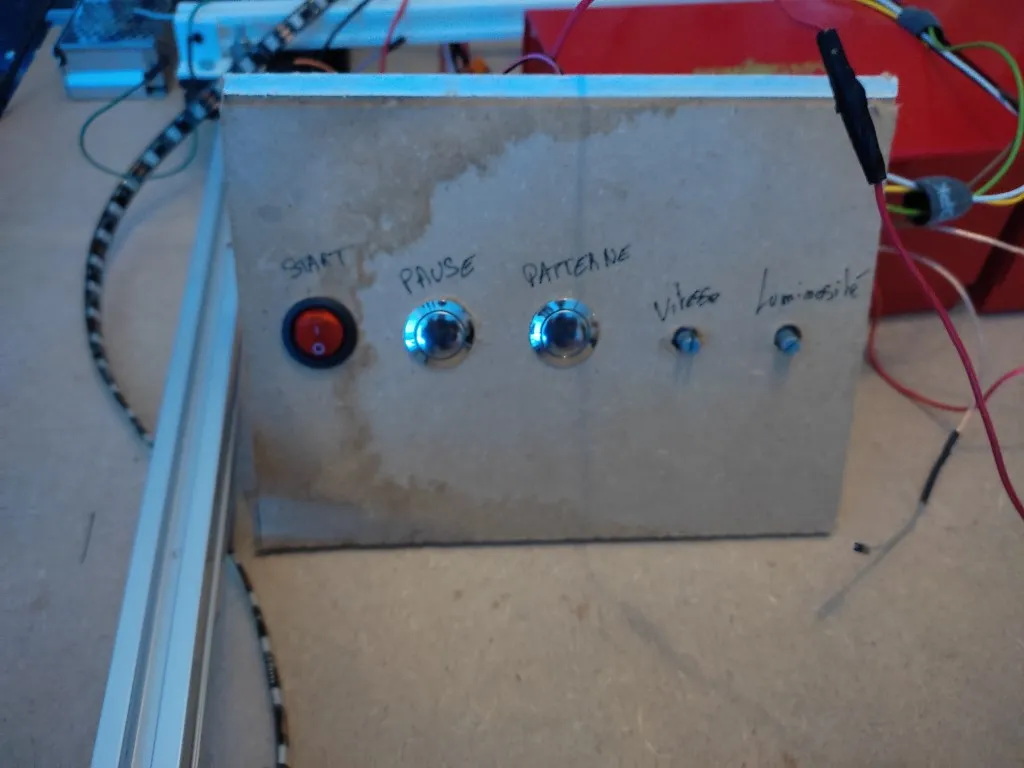

- Une Arduino Nano gère l’éclairage et les mouvements de la bille grâce à un panneau de commandes équipé de boutons poussoirs et de variateurs.
- Section 3D :

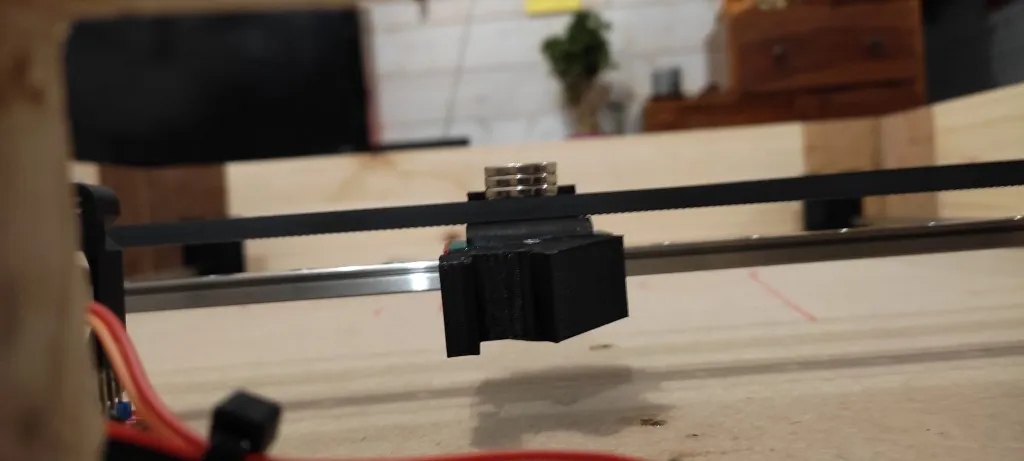

Des pièces uniques ont été modélisées en 3D pour répondre aux besoins spécifiques du projet, puis imprimées en utilisant une imprimante 3D, offrant une personnalisation poussée et une adaptation parfaite. - Section informatique :
La table peut être commandée à distance grâce à un Raspberry Pi fonctionnant sous OctoPrint. Cette intégration informatique permet une gestion simple et efficace des motifs et des réglages.

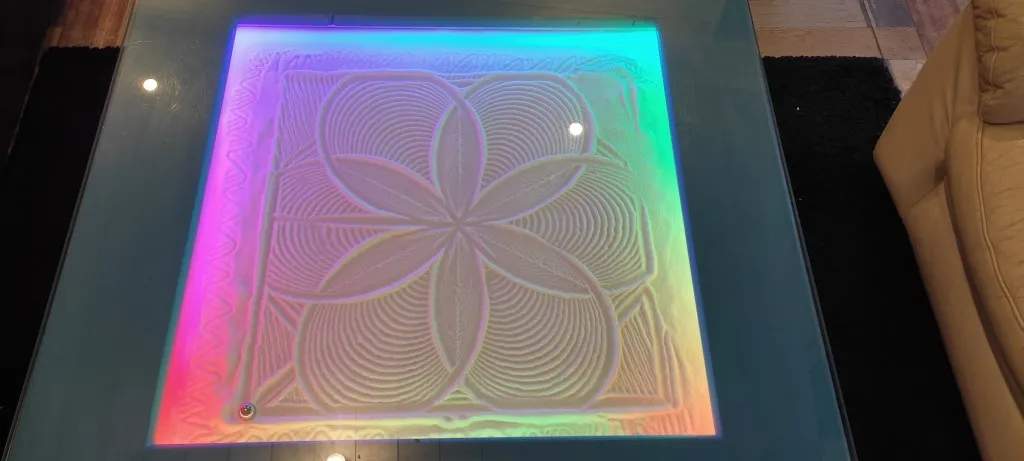

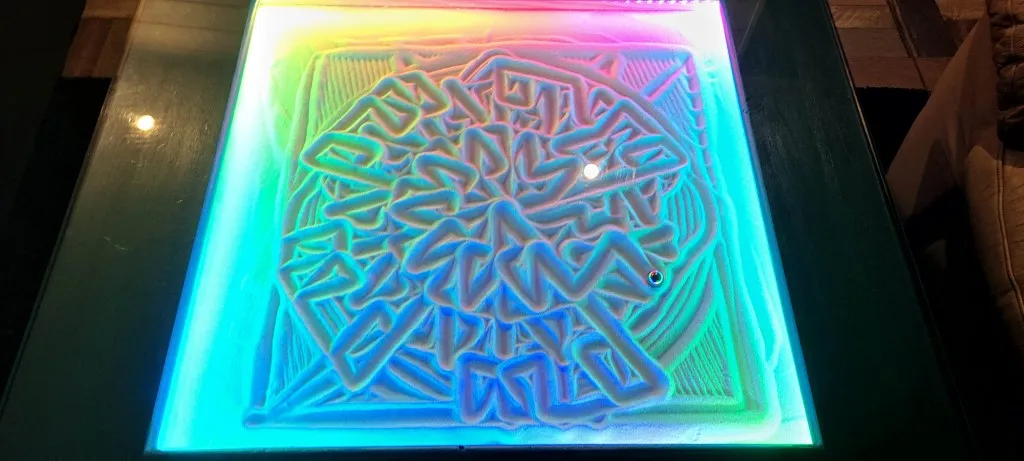

Quelques réalisations :

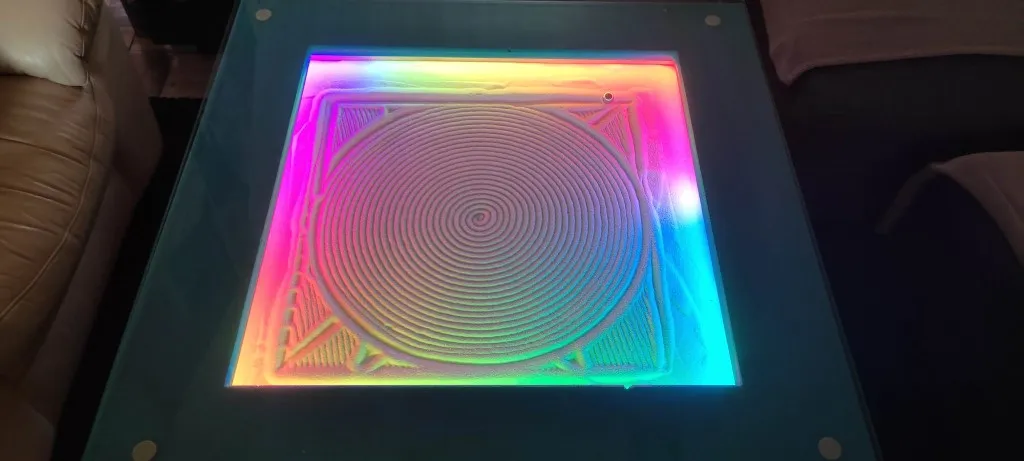

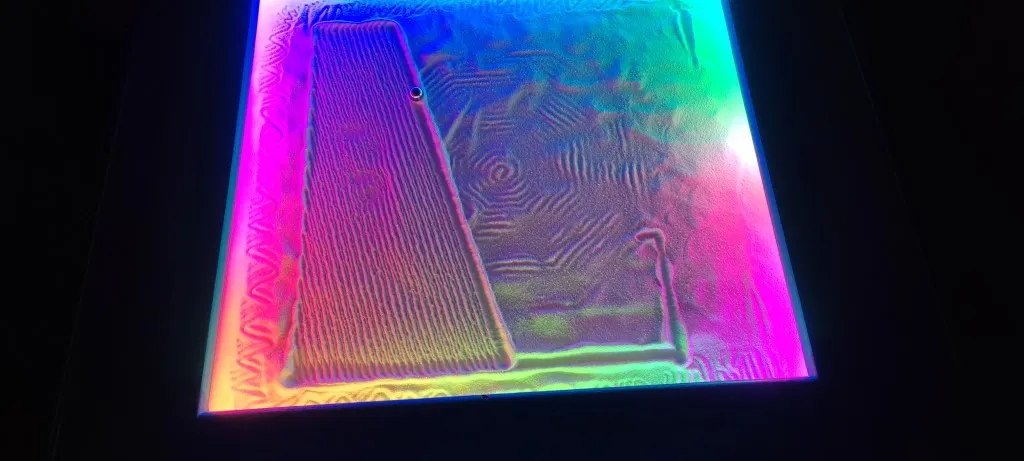

La table a déjà permis de créer des motifs captivants, ajoutant une dimension artistique et relaxante à l’environnement.
Playlist de la table à dessin de sable :
